管路配件

• MarvelX^TM 管路系统
• 色谱柱连接用高耐压接头
• 手拧连接器
• 柱连接器
• 密封堵头

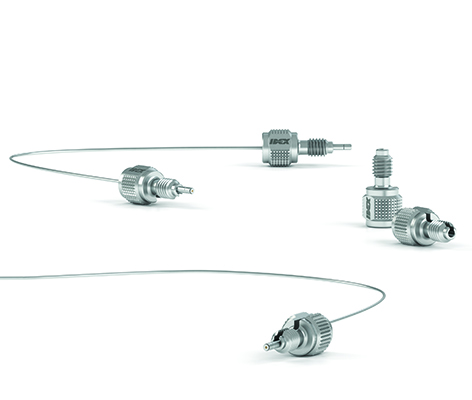

MarvelX^TM 管路系统

产品特点

• 内层接液部为 PEEK、外层为不锈钢的无金属管路，以及适合连接器的不锈钢管路
• 手拧即可达到 130 MPa 耐压，适合 UHPLC
• 独特密封技术实现零死体积
• 可重复使用 200 次

　 　

规格
耐压	常用耐压：130 MPa （最大耐压：PEEK-Lined 160 MPa，不锈钢 200 MPa）
接头	10-32 外螺纹，316 不锈钢，可拆卸
接液部件材质	PEEK-Lined：PEEK；不锈钢：PEEK 及 SUS316
最高使用温度	120℃

＜安装方法＞
1. 将管线插入连接端口。
2. 通过槽口将接头滑至管线前端。

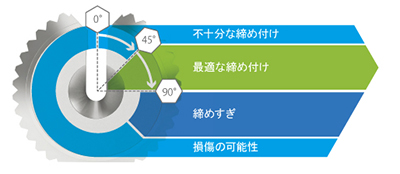

3. 手拧至初始阻力位置，再旋紧至少 1/8 圈、最多 1/4 圈。

MarvelX^TM PEEK-Lined 不锈钢管路套件
（含 2 个接头、1 根管线，耐压 130 MPa）

也可定制其他长度，详情请联系我们咨询。

MarvelX^TM 不锈钢管路套件
（含 2 个接头、1 根管线，耐压 130 MPa）

也可定制其他长度，详情请联系我们咨询。

色谱柱连接用高耐压接头

产品特点

• 便于连接的手拧接头
  可动式卡套能以零死体积方式连接色谱柱。
• 高耐压
  手拧即可达 137 MPa 耐压，适合 UHPLC 等高压系统。

Hand Tight EXP^®接头

＊EXP 是 Optimize Technologies, Inc. 的注册商标。

手拧连接器 1

产品特点

• 一体式卡套
  耐压约 20 MPa，适用于较低压的管路系统。卡套一体化，连接简便。
• 无金属
  连接器整体采用 PEEK 制造，适合使用 PEEK 管线的无金属管路系统。

手拧连接器 2

产品特点

• 不锈钢高压型
  耐压约 42 MPa，适合连接色谱柱的高压入口侧，也适合连接保护柱或在线过滤器。
• 无金属
  接液部卡套为 PEEK 材质，适合使用 PEEK 管线的无金属管路系统。
• 卡套可更换
  卡套老化后可更换专用卡套继续使用。

柱连接器

用于连接主柱与保护柱，或串联多根色谱柱。

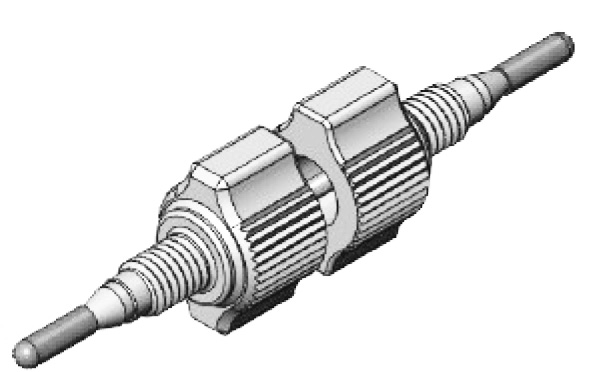

PEEK 柱连接器

柱连接器

※高耐压管路系统 MarvelX^TM 也可作为柱连接器使用。

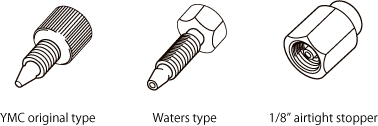

密封堵头

用于防止色谱柱存放时内部干燥，请按柱连接类型选用。

1/16" 密封堵头

1/8" 密封堵头
